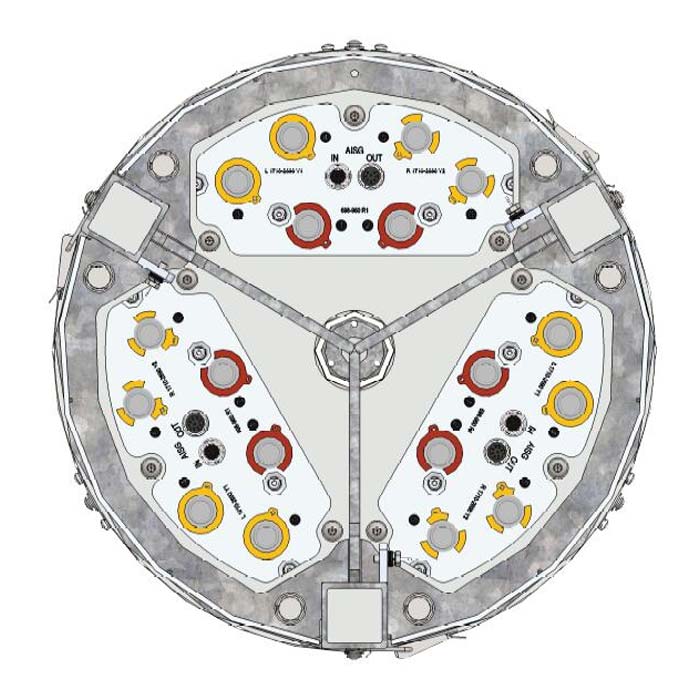

هوائي أنبوبي 3×1LB2MB 65°14/17dBi
المواصفات الكهربائية
نطاق التردد (ميجا هرتز): | 3×698-960(R1) | 6×1710-2690 (Y1، Y2) | ||||||
698-803 | 790-862 | 824-894 | 880-960 | 1710 -1990 | 1920 -2200 | 2200 -2490 | 2490 -2690 | |
الكسب (ديسيبل)، | 13.0±0.5 | 13.3±0.5 | 13.6±0.5 | 14.0±0.5 | 16.0±0.5 | 16.5±0.5 | 16.7±0.5
| 17.0±0.5 |
خسارة العودة (ديسيبل): | سسششش14 (معدل الموجة الدائمة <1.5) | |||||||
الاستقطاب: | ±45 درجة | |||||||
عرض الشعاع الأفقي 3 ديسيبل (°): | 73±7 | 67±6 | 66±6 | 65±5 | 68±6 | 65±6 | 62±5 | 60±5 |
عرض الشعاع الرأسي 3 ديسيبل (°)، | 19.2±1.8 | 17.2±1.7 | 16.5±1.6 | 15.0±1.5 | 8.5±0.6 | 7.5±0.6 | 7.0±0.6 | 6.5±0.6 |
الميل الكهربائي للأسفل (°): | 0-10 | 0-10 | ||||||
النوع الأيمن: | ريت شلال سريت، ايه اي اس جي 2.0، قابل للترقية | |||||||
1شارع قمع الفص الجانبي العلوي (ديسيبل): | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 |
نسبة الأمام إلى الخلف 180±300(ديسيبل): | ≥23 | ≥23 | ≥24 | ≥25 | ≥25 | ≥25 | ≥25 | ≥25 |
نسبة الاستقطاب المتقاطع 0 درجة (ديسيبل) | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 |
نسبة الاستقطاب المتقاطع ±60°(ديسيبل): | 10 | 9 | 9 | 8 | 8 | 8 | 7 | 5 |
عزل النطاق الداخلي (ديسيبل): | ≥25 | ≥26 | ||||||
عزل النطاقات البينية (ديسيبل): | ≥28 | |||||||
الحد الأقصى للطاقة لكل منفذ (واط): | 250 | 200 | ||||||
التعديل المتبادل IM3 (ديسيبل سي): | <-150 (2×43 ديسيبل ميلي واط) | |||||||
المقاومة (أوم): | 50 | |||||||
الحماية من الصواعق: | تيار مستمر مؤرض | |||||||
نوع الموصل: | 18×4.3-10 أنثى | |||||||
البيانات الميكانيكية
أبعاد الهوائي (مم): | Φ450(القطر)×1360(الطول، باستثناء قاعدة التركيب) |
أبعاد التعبئة (مم): | 1830 (الطول) × 605 (العرض) × 730 (الارتفاع) |
الوزن الصافي للهوائي (كجم): | 84 |
الوزن الإجمالي للهوائي (كجم): | 125 |
لقد وجدنا المادة: | الألياف الزجاجية |
مجموعات التثبيت (متضمنة): | مثبت على الشفة |
